流水线皮带的结构原理及主要工程应用

返回列表 来源: 发布日期: 2020.07.27

       最基础的皮带输送线由下列部分构成:1.流水线皮带 2.从主动轮 3.垫板或缓冲托辊 4.主动轮

      (1)流水线皮带:输送货物、工件或材料时,输送皮带在运作,货物、工件或原材料借助与皮带中间的滑动摩擦力随皮带一起运动,使货物、工件或原材料从一个部位输送到另一个部位。上边的皮带必须运输工件,为承重段;正下方的皮带不工作中,为回到段。

      (2)主动轮:立即驱动器皮带,借助轮与带中间的滑动摩擦力驱动器皮带运作。

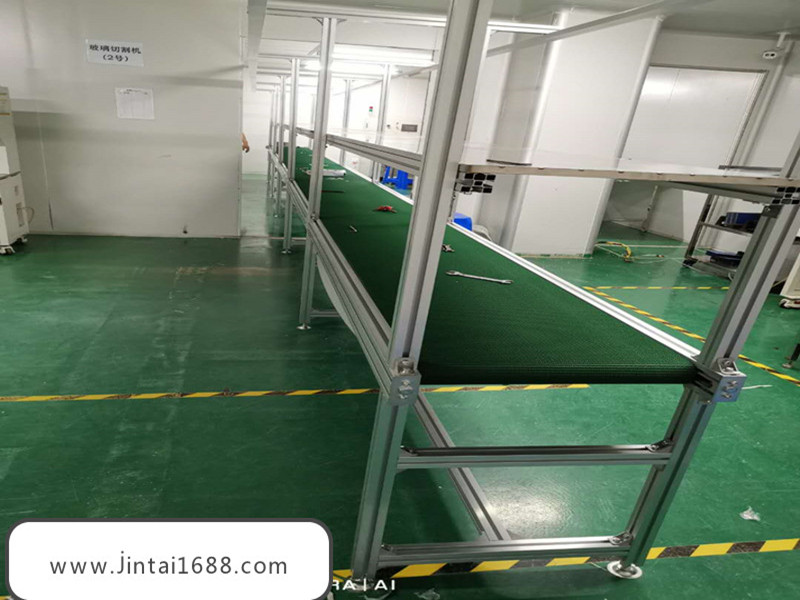

流水线

      (3)从主动轮:支撑皮带,使皮带持续运作。

      (4)垫板或缓冲托辊:立即支撑皮带及皮带上边的工件或原材料,不使皮带松驰。针对规定皮带运作时维持高宽比整平的场所一般 在皮带输送段的正下方选用板块的垫板,不然就简易的选用可以随意旋转的 缓冲托辊。因为皮带回到段上沒有承重工件,一般 都间距选用缓冲托辊支撑。

此外,流水线皮带的输送系统软件还包含:

      精准定位隔板:因为输送工件时一般都必须使工件维持一定的部位,因此一般都会输送皮带的两边设计方案精准定位隔板或挡条,使工件自始至终在平行线方位上健身运动。

      (6)涨紧组织:因为皮带在运动时候造成松驰,因而必须有张紧组织 对皮带的支撑力开展调研,涨紧组织 也是皮带安裝及拆装不可或缺的组织 。

      (7)电机驱动器系统软件

主动轮的健身运动务必根据电机驱动器系统软件来驱动器,一般 是由电机历经减速机降速后再根据传动齿轮、链条传动或链条传动来驱动器皮带主动轮。也是有一部分状况下将电机历经减速机降速后立即与皮带主动轮联接,节约室内空间。

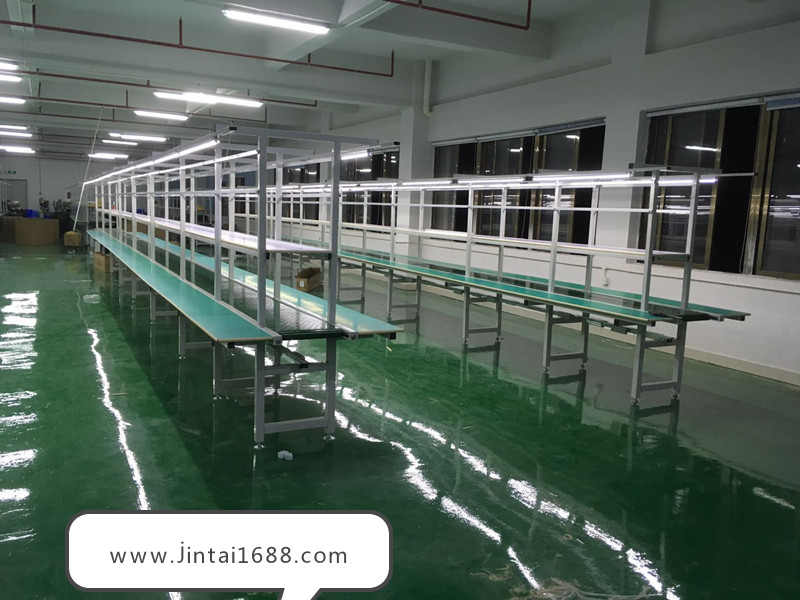

流水线

      电机及减速机立即与主动轮联接构成的皮带输送系统软件:1、工件    2、皮带     3、隔板      4、电机    5、减速机。

      一般一套电机系统软件可以驱动器的负荷时比较有限的,针对长短较长(比如数十米)的皮带输送线,一般 选用多段单独的皮带输送系统软件在一条平行线上安裝在一起拼凑而成,也就是将两段单独的皮带输送系统软件按同样的高宽比固定不动放置在一条输送网上。

      因为流水线皮带输送是借助工件与皮带,中间的滑动摩擦力来开展输送的,因此皮带输送机的输出功率一般并不大,输送的原材料包含散件的工件及散称的原材料,关键运用在电子器件、通讯、家用电器、轻工业、食品类等制造行业的手工制作装配流水线上,尤其是在中国珠江三角洲地域、长江三角洲地区的电子器件生产制造制造行业很多选用皮带输送线构成手工制作装配流水线,因此输送的工件多见中小型、净重比较轻的散件商品。也是有极少数皮带输送机运用在负荷很大的独特场所,比如矿山开采、工程建筑、谷物、港口、发电厂、冶金工业等制造行业,用以散称原材料的自动化技术输送。
